光纖通信產品

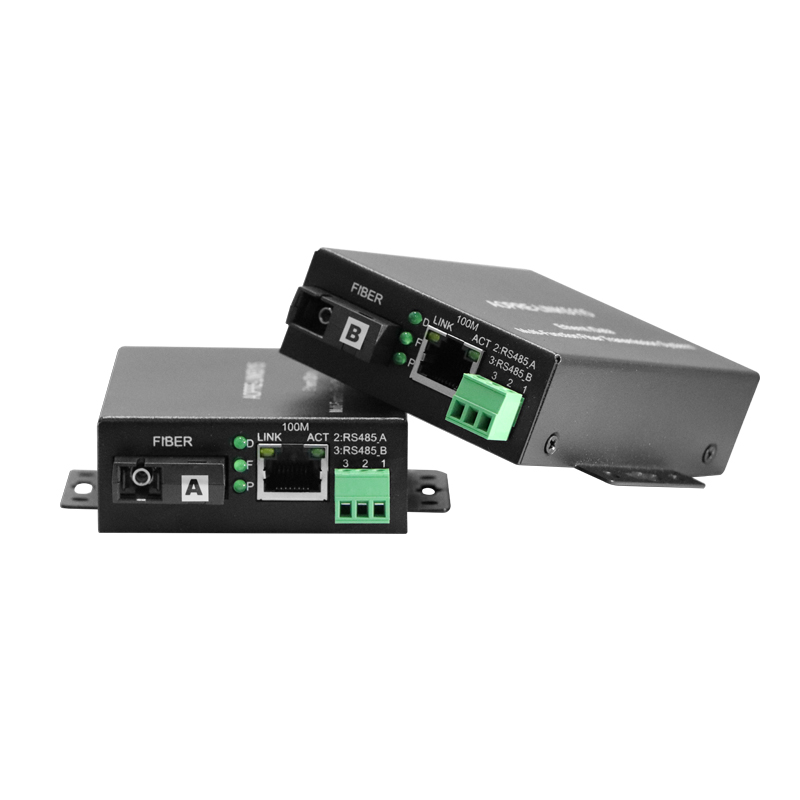

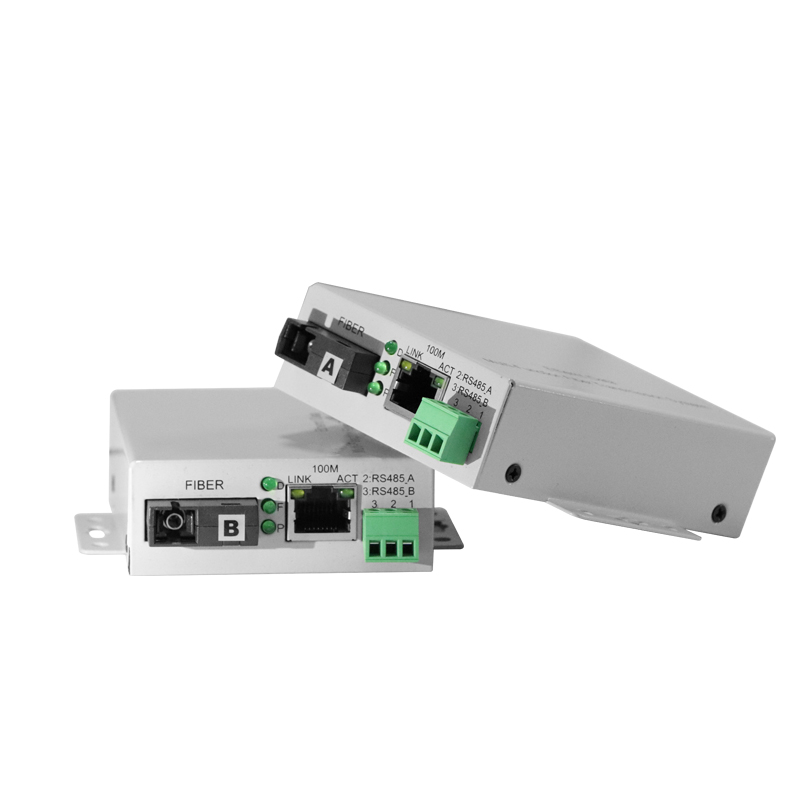

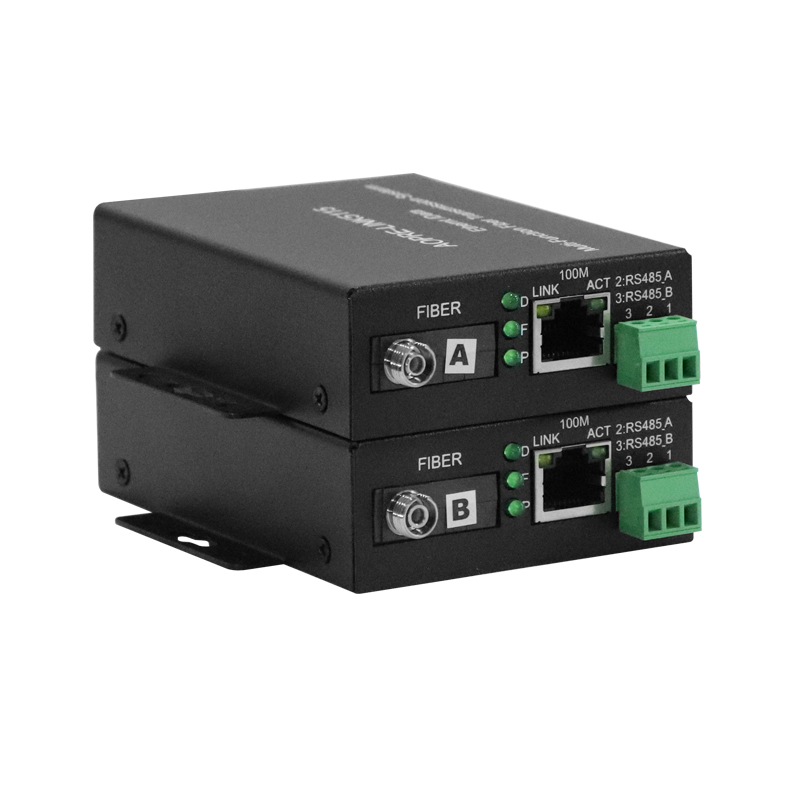

商用級1路百兆網絡+1路RS485/232串口
●支持 10/100Mbps 自適應；
● 符合IEEE802.3，IEEE802.3u，IEEE802.3X標準；
●廣播風暴防護；
●串口數據透明傳輸
●波特率最高可達520kbps；
●自動偵測信號速率；
●單模光纖傳輸距離 20KM；；
●豐富LED狀態指示燈，可監視設備的運行狀況；
●即插即用，無需調試；
產品概述
技術規格
產品選型
在線購買
波長 1310-1550nm
速率 155Mbps
發射光功率 ＞-8db
接收靈敏度 ＞-24db
光口 SC（FC/ST可選）
數據指標 RS232/485
標準 符合EIA RS-232，RS-485標準
物理接口/規格 3-Pin工業接線端子/3.81mm
波特率 50 bps 至 520 kbps（支持非標準波特率）
RS232 3線制（RXD、TXD、GND）、全雙工、點對點通訊
RS485 2線式（A、B）、半雙工、點對多主從通訊
RS485電路指標
RS-485 上拉電阻/下拉電阻 4.7 kΩ，4.7 kΩ
RS-485 終端電阻 N/A、120 Ω 和 120 kΩ
帶寬 10/100M
轉換方式 介質轉換、存貯轉發/直通
標準 IEEE802.3 IEEE802.3u IEEE802.3X
循環檢測 支持
MAC地址表 2K
緩存器空間 1Mbit
極性反轉 支持
巨型幀 支持2048 Bytes
端口隔離 不支持
流量控制 全雙狀態：流量控制, 半雙工狀態：背壓方式
傳輸距離 100米
機械結構
機身屬性 鋁合金
配件 設備，電源適配端子，說明書，合格證
工作溫度 -20°C ~+70°C
存儲溫度 -40°C ~+85°C
相對濕度 5 至 95%（非冷凝）
MTBF >100000小時

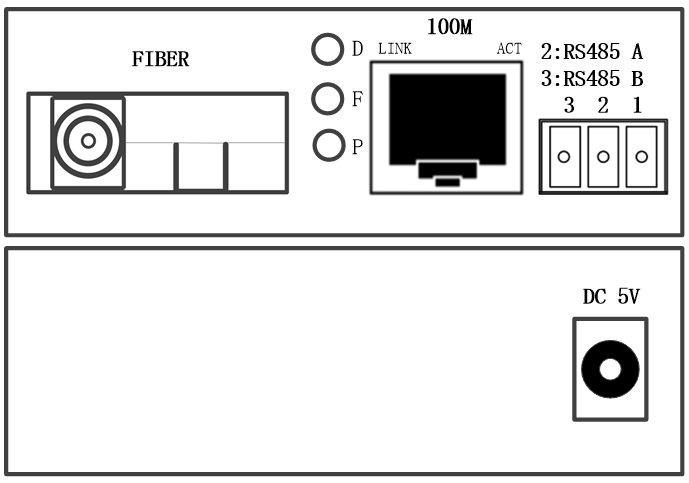

LED
狀態
描述
D （DATA/串口數據燈)
閃
有數據
滅
無數據
F (Fiber/光纖燈）
亮
已通光
滅
未通光
P（Power/電源燈）
亮
已供電
Chua
滅
未供電
100M (LINK/物理連接燈)
滅
鏈路異常
亮
鏈路正常
100M (ACT/數據指示燈)
亮
無數據
閃
有數據

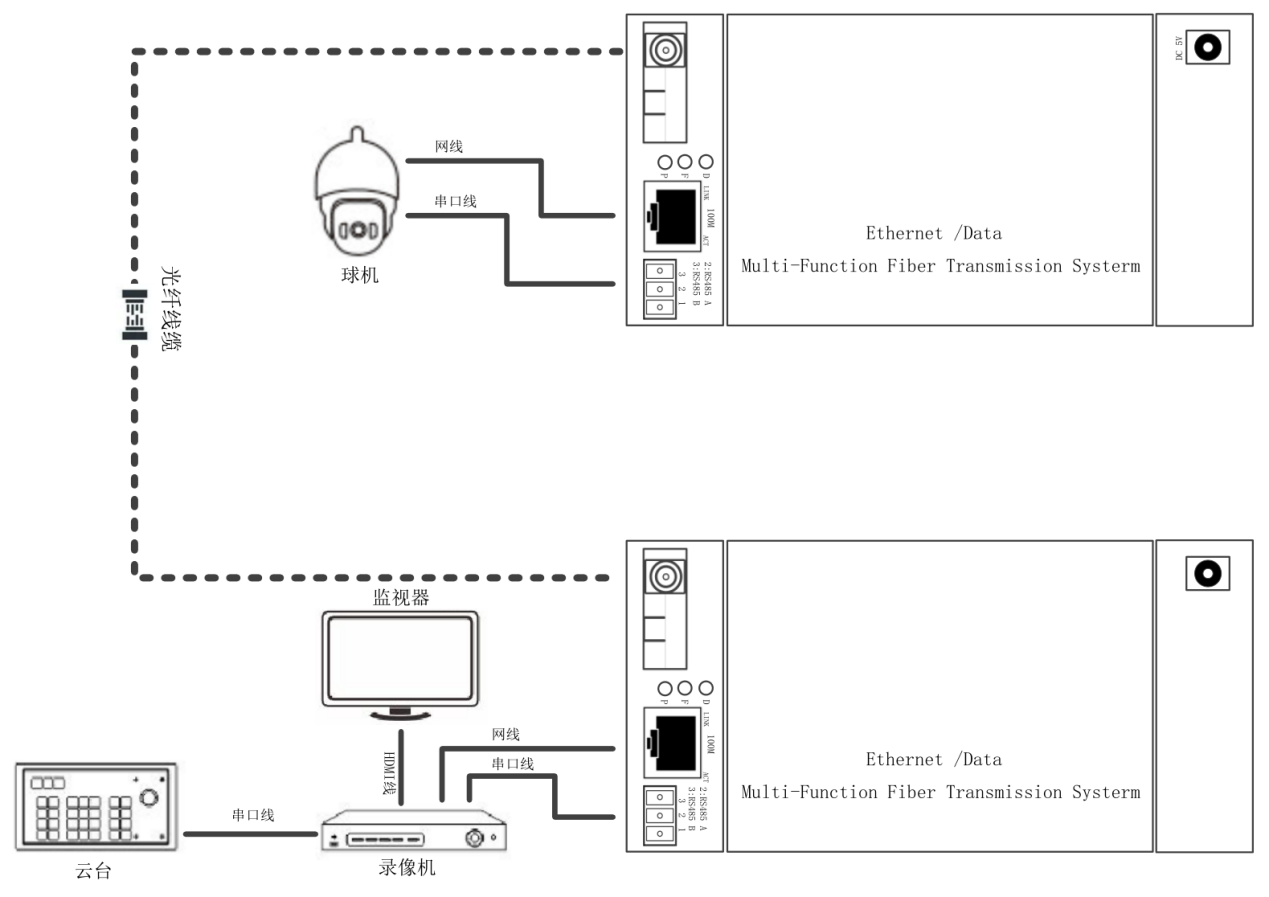

設備：1路百兆以太網+1路雙向RS485數據光端機
僅供參考
|
溫馨提示 |
l 設備不分發射，接收，可雙向傳輸，但設備光纖波長不同，需配對使用；
l 建議初次使用短光纖鏈接，確保設備所有功能正常，再做長距離傳輸；
|
指示燈故障排查 |
一：電源指示燈異常（POWER）；
答：查看電源適配器是否符合設備要求或電源適配器故障
是否排插未插緊或松動
二：光纖指示燈異常(FIBER)；
答：檢查光纖接口是否松動未插緊
檢查光纖是否光纖衰減過大
三：數據指示燈異常(DATA)；
答：檢查COM口，波特率是否一致
檢查串口線是否接反
四：LINK/ACT燈異常
答：不正確或有問題的線纜，確認使用的是否符合規范(如類型、長度等)的線纜。
確認連接設備電源設備是否已開啟
